AHV85000 / AHV85040 は、GaN FET 向けに柔軟性に優れた絶縁ゲート ドライブを提供するデュアル チップセットです。パワースルー技術を採用しており、システム設計の簡素化と EMI の削減を実現。さまざまな出力用途のフローティング スイッチの駆動をサポートします。
Product Details
Product Details
Top Features

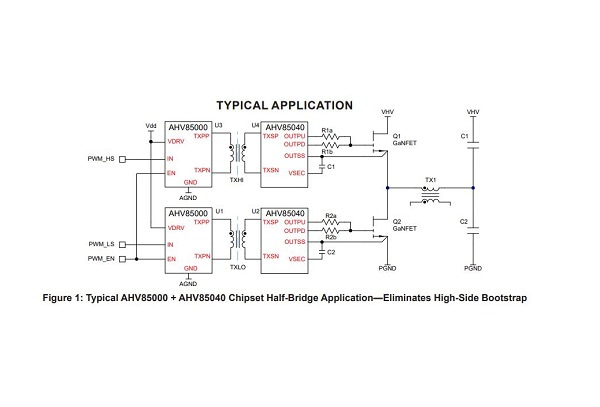

- デュアル チップセットは単一の外部絶縁変圧器を介して PWM 信号とバイアス電圧の両方を伝送
- ハイサイド ブートストラップなし
- 外部二次側バイアス電源なし
- 50 ns の伝搬遅延 (推奨変圧器使用時)
- 個別のドライブ出力ピン: プルアップ (2.8 Ω) / プルダウン (1.0 Ω)
- 電源電圧 7 V < VDRV < 13.2 V
- 一次 VDRV および二次 VSEC に低電圧ロックアウト
- 高速応答イネーブル ピン
- 連続稼働時間機能 — 入力電力の再利用やブートストラップ コンデンサの再充電が不要
- CMTI > 100 V/ns dv/dt イミュニティ (推奨変圧器使用時)
- 沿面距離 > 4～8 mm (推奨変圧器使用時)
