I²C 出力、高度低電力マネージメント付き3-Dリニアホール効果センサー

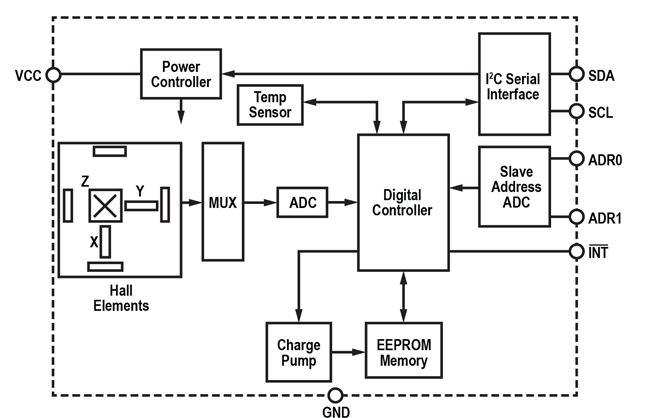

ALS31300三軸リニアホール効果センサーICは、X、Y、Zの各軸の磁場強度に比例した12ビットのデジタル出力ワードを出力します。静止出力値（磁場がゼロの場合）はスケールの中心です。ALS31300はジョイスティックモードで予め設定されて出荷され、これにはプッシュダウン機能またはシングルエンドのX、Y、Zモードが含まれます。シングルエンド設定のデバイスは3Dリニア検出または2Dアングル検出の用途に適し、次の感度の動作範囲に工場でプログラムされています: ±500G、±1000G、±2000G。感度温度係数は予めプログラムされ、ネオジム磁石のドリフトプロファイルに対応します。

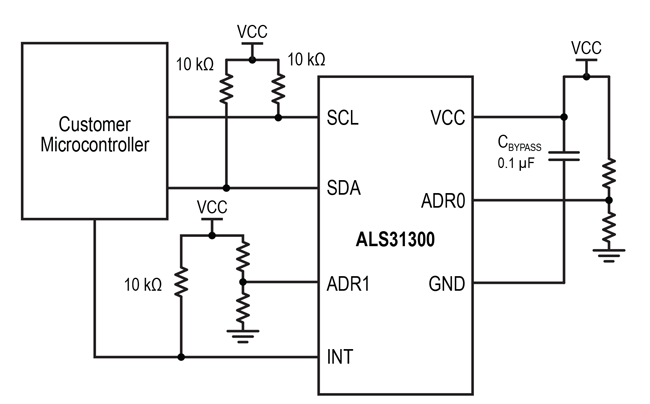

ALS31300にはI²Cインターフェイスを搭載し、幅広いアプリケーションに容易に組み込めます。I²Cアドレスは外部抵抗（アドレス16個）またはI²C経由でEEPROMにプログラム（アドレス127個）でき、同じバス上に複数のデバイスを置けます。ALS31300はまた78ビットのユーザーEEPROMがあります。

ALS31300は堅牢なジョイスティックデザインを可能にし、ポテンショメーターを用いたジョイスティックモジュールに置き換わります。磁石式ジョイスティックは薄くなり、システム電力を抑えてバッテリー動作のアプリケーションに適し、ジョイスティックのウェイクオン モーションにも対応します。バックバイアス磁石を用いると、ALS31300は磁気的ゼロ点復帰、つまりジョイスティックの取り外しができます。

ALS31300の電力マネージメントは様々な設定が可能で、電源電流と動作性能をシステムレベルで最適化できます。スリープモードでの消費電流はわずか14nA (typ.)で、ALS31300は電池動作型のポータブルアプリケーションに最適です。
ALS31300は3mm × 3mm × 0.8mmの10ピンのDFNパッケージ (“EJ”) で提供します。この省スペース型パッケージは鉛フリーの100%無光沢錫めっきのリードフレームを用いています。
