高线性度/高分辨率接触式电流传感器

CT110

6 Lead DFN package for CT110 a high linearity/high resolution contact current sensor
* Note: If you have issues logging into this feature you may need to enable 3rd party cookies in your browser settings CT110 ECAD Model Type Image
下载数据表
Navigate

Description

Top Features

典型应用

封装

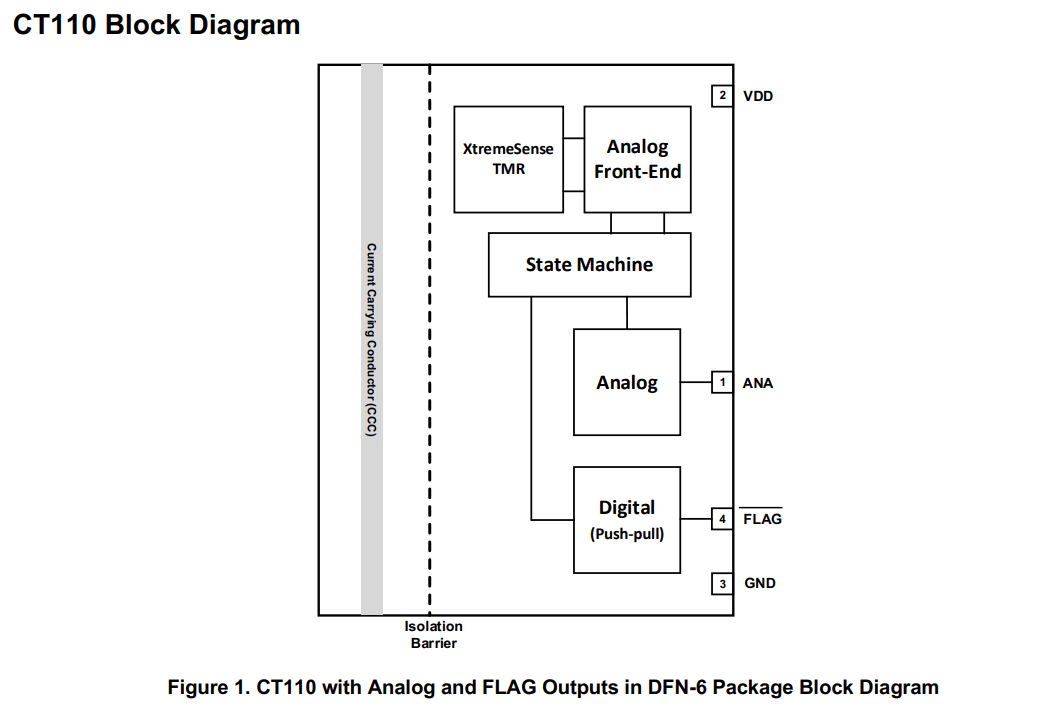

CT110 是一款来自 Allegro MicroSystems 的高线性度、高分辨率的接触式隔离型电流传感器，其设计采用了获得专利的最先进的 XtremeSense™ TMR 技术，拥有较高的性能。它通过其集成的载流导体 (CCC) 测量流经 DFN 封装的电流，并将其转换为表示电流的模拟比率输出电压。CT110 实现了卓越的性能，典型总输出误差在 ±0.5% 以下，能够检测低至 5 mA 的电流，提供无与伦比的分辨率。

它是替代分流电阻器加隔离放大器的理想解决方案。同时，CT110 还简化了设计、PCB 布局，并节省了 PCB 占用面积。它能够支持高达 +15.0 A 的交流和直流电流。

同样，CT110 的采样频率为 200kHz，但由于所测电流不经过设备，因此仅使用 1.2 mA 最小电流消耗进行偏置。此外，CT110 集成有低电平的 FLAG 输出，可以在发生过电流事件时给出指示。

  • 总输出误差：<±0.5%（典型）
  • 分辨率：5 mA
  • 采样频率：200 kHz
  • 电源电流：1.2 mA
  • FLAG 引脚指示全电流范围的 90% 和 10%
  • 电源电压：2.7 V 至 5.5 V
  • 2kV 隔离
  • 交流或直流电流范围：
    • +5.0 ADC / ±5.0 APK
    • +10.0 ADC / ±10.0 APK
    • +15.0 ADC / ±15.0 APK
  • 封装：6 引线 DFN，3.00 x 3.00 x 0.95 mm

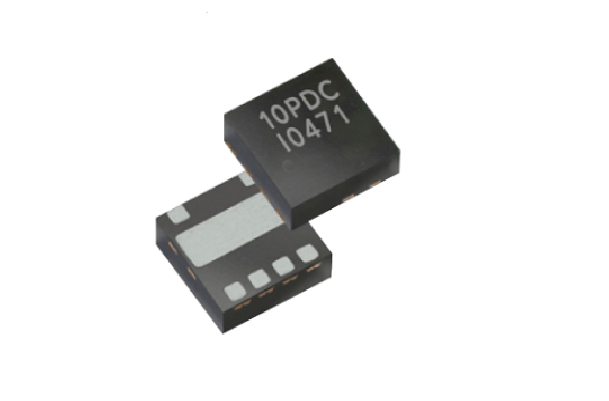

CT110 采用薄型、小尺寸 3.00 x 3.00 x 0.95 mm、6 引线 DFN 封装。
