Allegro 电流传感器评估板

Allegro 电流传感器评估板提供了一种便利方法，可以在实验室环境中快速评估 Allegro 电流传感器，而不需要自定义电路板。这些评估板主要与用户填充的 Allegro 电流传感器 IC 一起使用。

Product Details

Product Details

Top Features

Please add Product Features

裸板选择表

裸评估板	立即购买	兼容封装	兼容电流传感器	用户指南	PCB 信息
评估板名称ACSEVB-EX12	立即购买立即购买	封装EX（12 触点 QFN，带可润湿侧翼）	兼容电流传感器ACS71240、ACS711	用户指南EX 通用评估板用户指南	PCB 信息Gerber 文件和 Fab 信息（Zip 文件夹）评估板示意图 (PDF)
评估板名称ACSEVB-LC8-LZ6	立即购买立即购买	封装LC (SOIC-8)/LZ（自定义 6 引脚 SOIC）	兼容电流传感器ACS71240、ACS37030/ACS37032、ACS37010/ACS37012、ACS730、ACS725、ACS724、ACS723、ACS722、ACS715、ACS714、ACS713、ACS712、ACS711、CT41x、CT42x	用户指南LC-LZ 评估板用户指南	PCB 信息Gerber 文件和 Fab 信息（Zip 文件夹）评估板示意图 (PDF)
评估板名称ACSEVB-LH5	立即购买立即购买	封装LH (SOT23-W 5)	兼容电流传感器ACS37041	用户指南LH 评估板用户指南	PCB 信息Gerber 文件和 Fab 信息（Zip 文件夹）评估板示意图 (PDF)
评估板名称ACSEVB-MA16-LA16	立即购买立即购买	封装MA (SOICW-16)/LA (SOICW-16)	兼容电流传感器ACS37002、ACS733、ACS732、ACS720、ACS716、ACS710、ACS71020、、ACS725、ACS724、ACS723、ACS722、ACS718、ACS717、CT430、CT431、CT432、CT433	用户指南MA-LA 评估板用户指南	PCB 信息Gerber 文件和 Fab 信息（Zip 文件夹）评估板示意图 (PDF)
评估板名称ACSEVB-MC16	立即购买立即购买	封装MC (SOICW-16)	兼容电流传感器ACS37002、ACS37003、ACS724、ACS725	用户指南MC 评估板用户指南	PCB 信息Gerber 文件和 Fab 信息（Zip 文件夹）评估板示意图 (PDF)
评估板名称ACSEVB-CB5-SMT	立即购买立即购买	封装CB（自定义 5 引脚封装，SMT 引线形式）	兼容电流传感器ACS770、ACS772、ACS773	用户指南CB 评估板用户指南	PCB 信息Gerber 文件和 Fab 信息（Zip 文件夹）评估板示意图 (PDF)

Bare Board Selection Table

Bare Evaluation Board	Buy Now	Compatible Package(s)	Compatible Current Sensors	User Guide	PCB Information

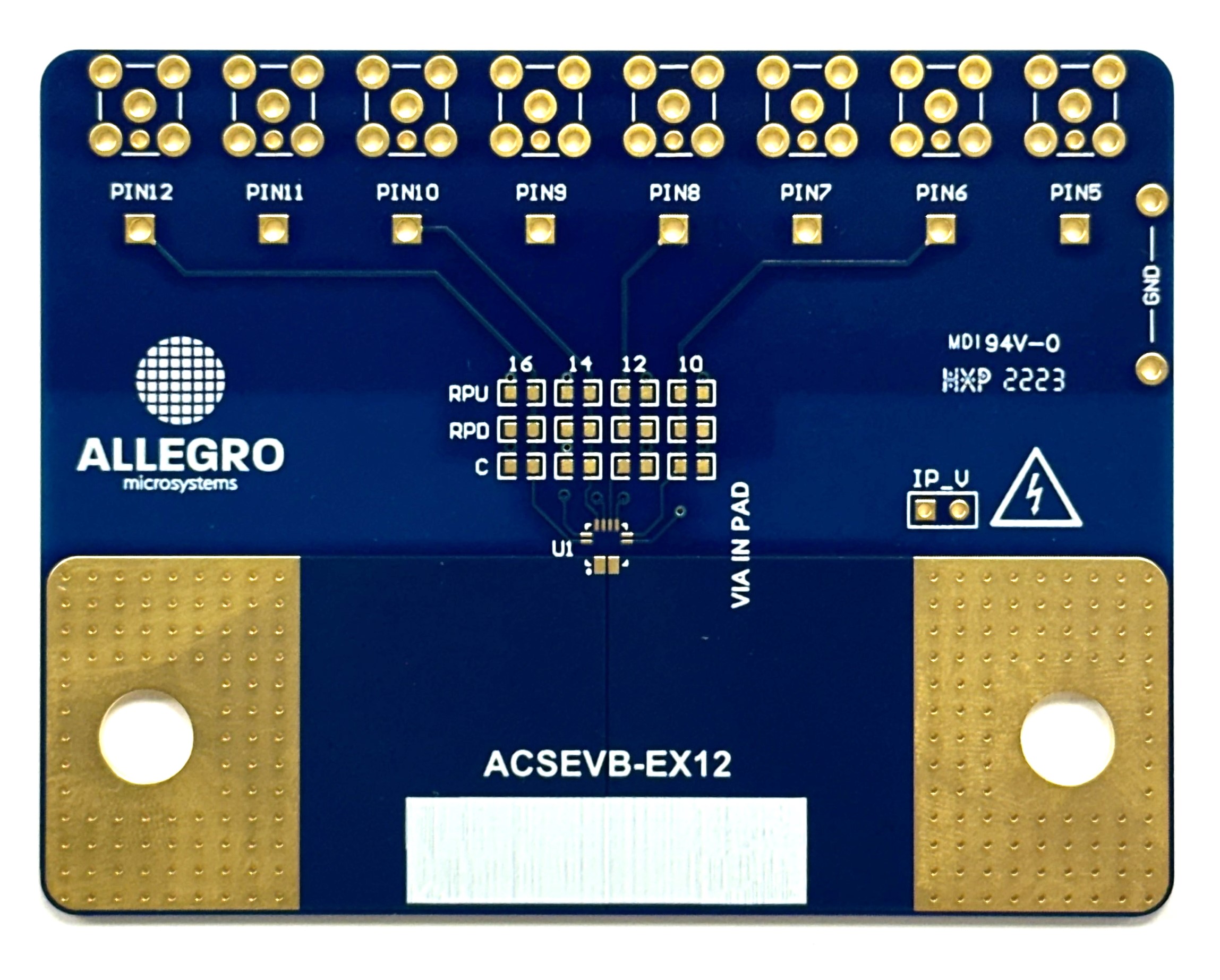

Evaluation Board NameACSEVB-EX12	Buy NowBuy Now	PackageEX (12-Contact QFN with Wettable Flank)	Compatible Current SensorsACS71240, ACS711	User GuideEX-Generic-Eval-Board-User-Guide	PCB InformationGerber Files and Fab Info (Zip folder) Evaluation Board Schematic (PDF)

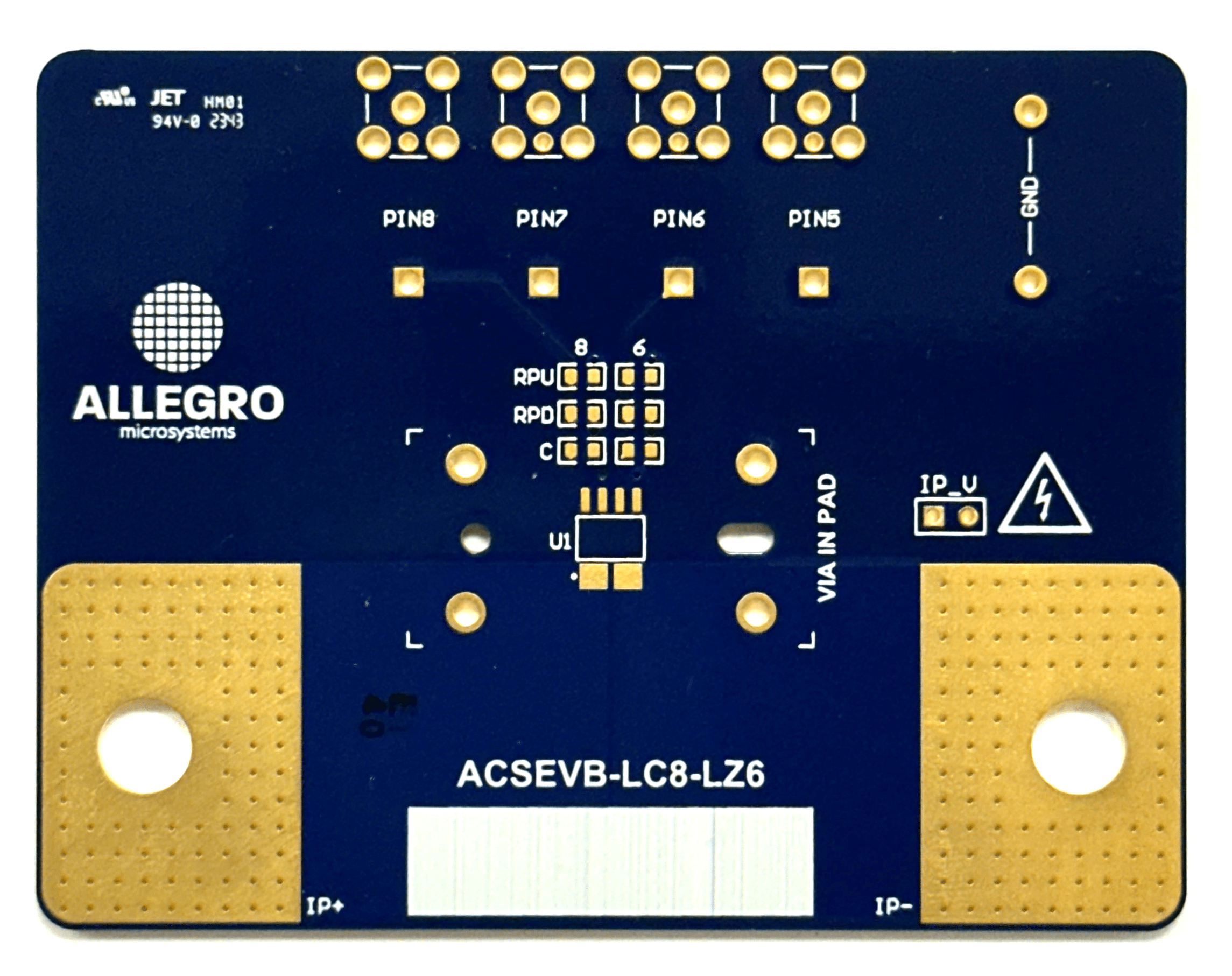

Evaluation Board NameACSEVB-LC8-LZ6	Buy NowBuy Now	PackageLC (SOIC-8)/LZ (Custom 6-Pin SOIC)	Compatible Current SensorsACS71240, ACS37030/ACS37032, ACS37010/ACS37012, ACS730, ACS725, ACS724, ACS723, ACS722, ACS715, ACS714, ACS713, ACS712, ACS711, CT41x, CT42x	User GuideLC-LZ-Evaluation-Board-User-Guide	PCB InformationGerber Files and Fab Info (Zip folder) Evaluation Board Schematic (PDF)
Evaluation Board NameACSEVB-LH5	Buy NowBuy Now	PackageLH (SOT23-W 5)	Compatible Current SensorsACS37041, ACS37042	User GuideLH Evaluation Board User Guide	PCB InformationGerber Files and Fab Info (Zip folder) Evaluation Board Schematic (PDF)

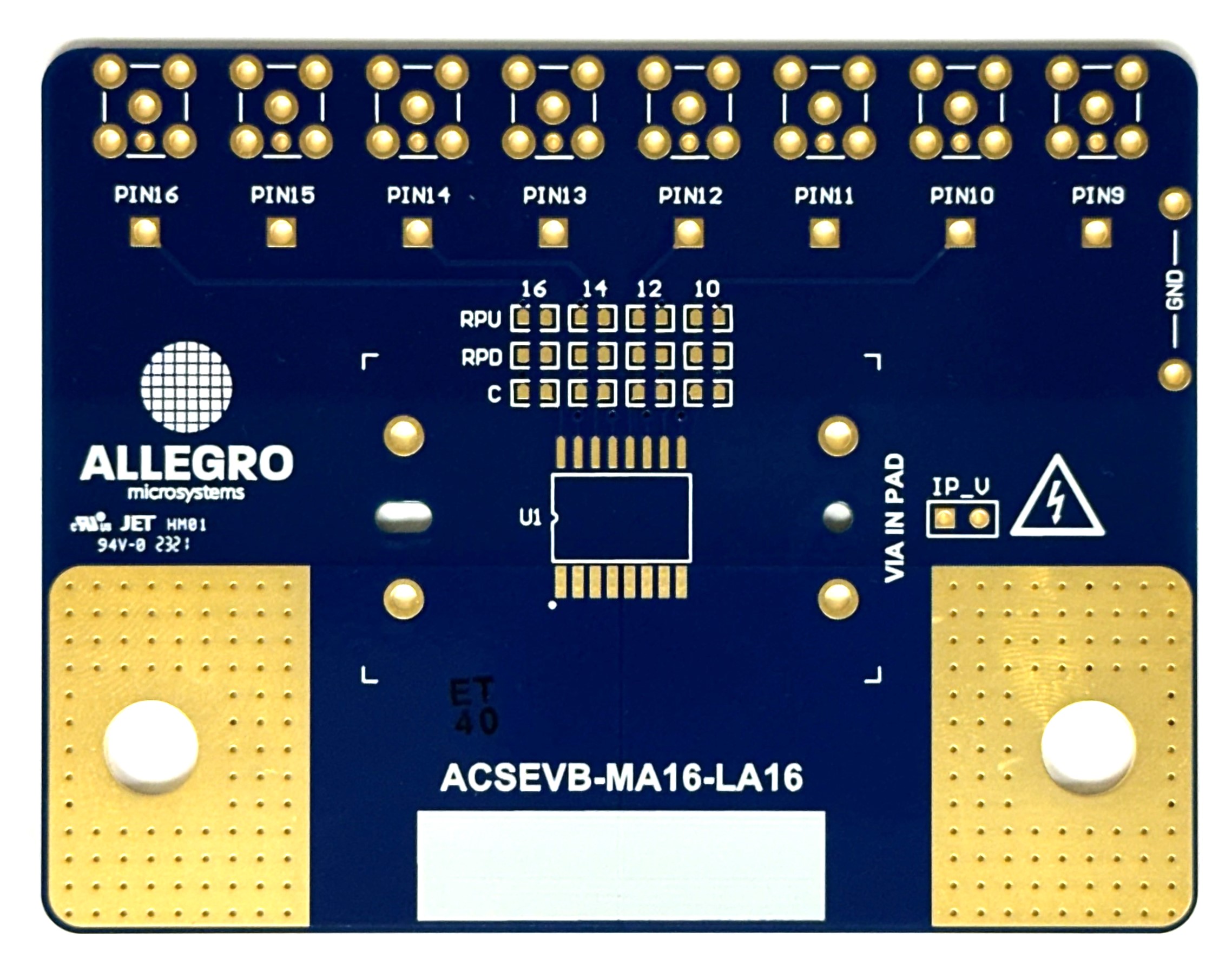

Evaluation Board NameACSEVB-MA16-LA16	Buy NowBuy Now	PackageMA (SOICW-16)/LA (SOICW-16)	Compatible Current SensorsACS37002, ACS733, ACS732, ACS720, ACS716, ACS710, ACS71020, ACS725, ACS724, ACS723, ACS722, ACS718, ACS717, CT430, CT431, CT432, CT433	User GuideMA-LA-Evaluation-Board-User-Guide	PCB InformationGerber Files and Fab Info (Zip folder) Evaluation Board Schematic (PDF)

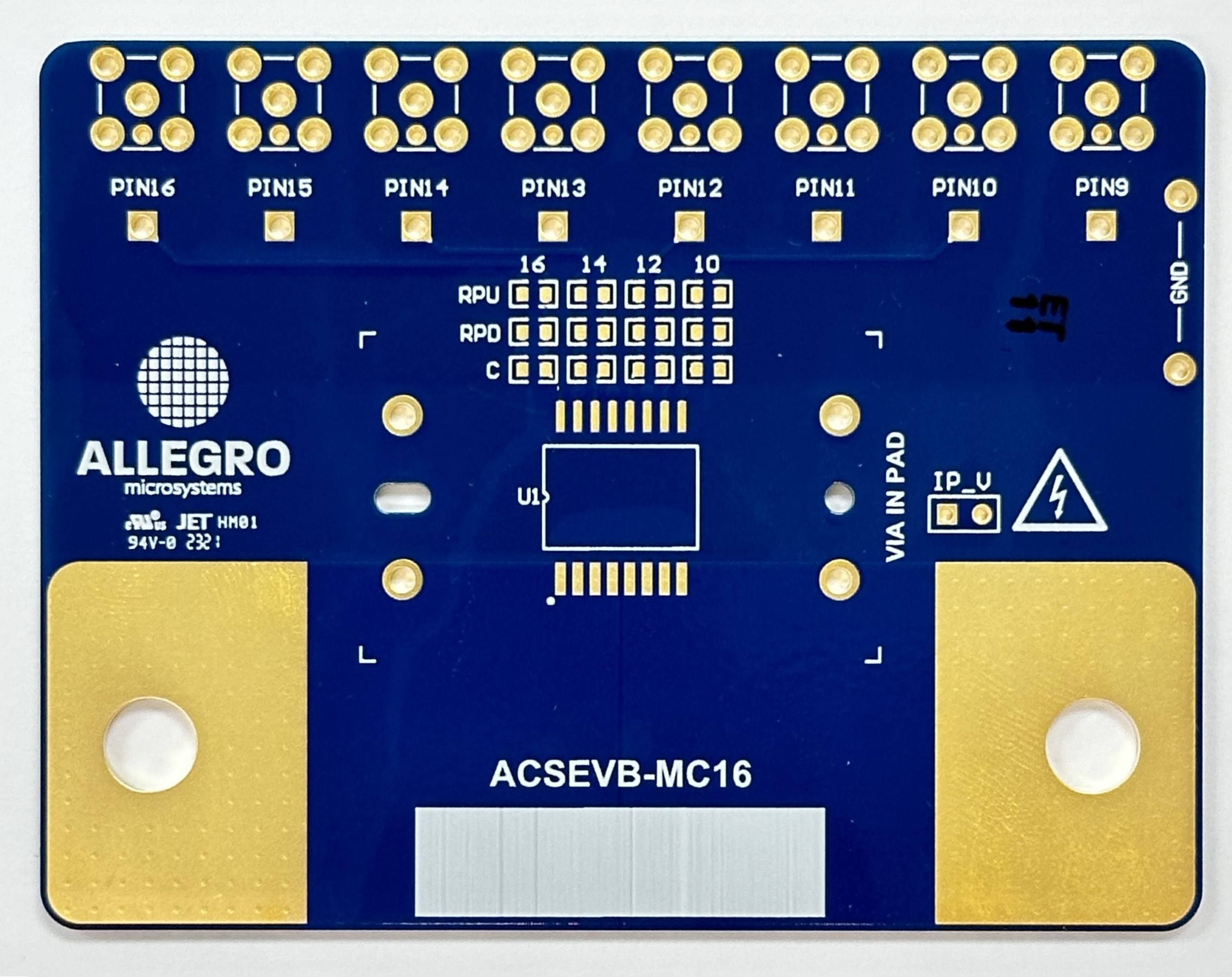

Evaluation Board NameACSEVB-MC16	Buy NowBuy Now	PackageMC (SOICW-16)	Compatible Current SensorsACS37002, ACS37003, ACS724, ACS725	User GuideMC-Evaluation-Board-User-Guide	PCB InformationGerber Files and Fab Info (Zip folder) Evaluation Board Schematic (PDF)
Evaluation Board NameACSEVB-CB5-SMT	Buy NowBuy Now	PackageCB (Custom 5-Pin Package, SMT Leadform)	Compatible Current SensorsACS770, ACS772, ACS773	User GuideCB-Evaluation-Board-User-Guide	PCB InformationGerber Files and Fab Info (Zip folder) Evaluation Board Schematic (PDF)
Evaluation Board NameACSEVB-MZ6-MY6	Buy NowBuy Now	PackageMZ-6/MY-6 packages	Compatible Current SensorsACS37030, ACS37220	User GuideMZ-MY-Evaluation-Board-User-Guide	PCB InformationGerber Files and Fab Info (Zip folder) Evaluation Board Schematic (PDF)
