Allegro 電流センサー評価ボード

Allegro 電流センサー評価ボードがあればカスタム回路基板を用意する必要がなく、ラボ環境で Allegro 電流センサーを迅速に評価できます。各種の評価ボードはユーザーが実装した Allegro 電流センサー IC での使用を目的とした製品です。

特長

含まれるもの

  • 簡単で分かりやすいボード設計で Allegro 電流センサー評価プロセスを簡素化し、効率を保ちつつ時間と労力を節約

    • テスト ポイントにより、デバイス ピンに簡単にアクセスして迅速に測定、検証でき、複雑なテスト設定は不要

  • 熱性能と熱放散の向上により、正確で信頼性の高い測定を実現

    • 全層に 2 オンスの銅を使用した 6 層 PCB

    • 非導電性充填ビア イン パッドを使用

    • 高性能の FR4 素材

  • 柔軟な計器接続

    • 標準キーストーン テスト ポイント、SMA/SMB コネクタまたは 2 ピン ヘッダー オプションを提供

  • センサー内蔵電流ループ抵抗は評価ボード上で直接測定可能。電圧降下を測定して、パッケージ内の電力損失を概算

  • 部品が実装されていないベア プリント回路基板
    • 注: 必要な電流センサー IC を使用した回路基板の組み立てはユーザーが行います。この回路基板に Allegro 電流センサーは実装されていません。
  • 互換性があるすべての電流センサーの推奨部品表 (BOM) は、各ユーザーガイドの部品表セクションに記載
× not found

ベア ボード一覧

ベア評価ボード 今すぐ購入 互換性のあるパッケージ 互換性のある電流センサー ユーザー ガイド PCB 情報

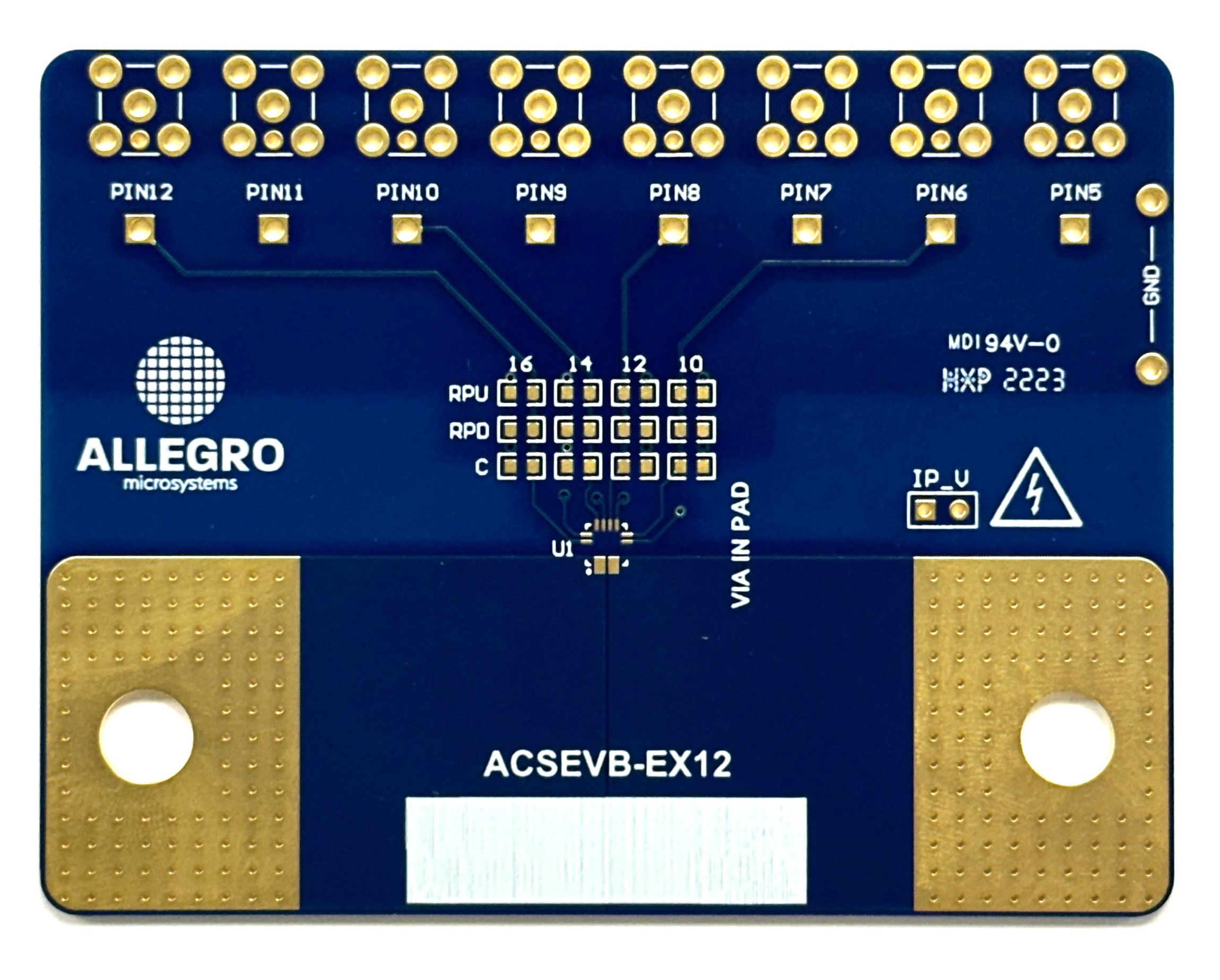

評価ボード名ACSEVB-EX12 今すぐ購入今すぐ購入 パッケージEX (ウェッタブル フランク構造の 12 接点 QFN) 互換性のある電流センサーACS71240、ACS711 ユーザー ガイドEX パッケージ汎用評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)

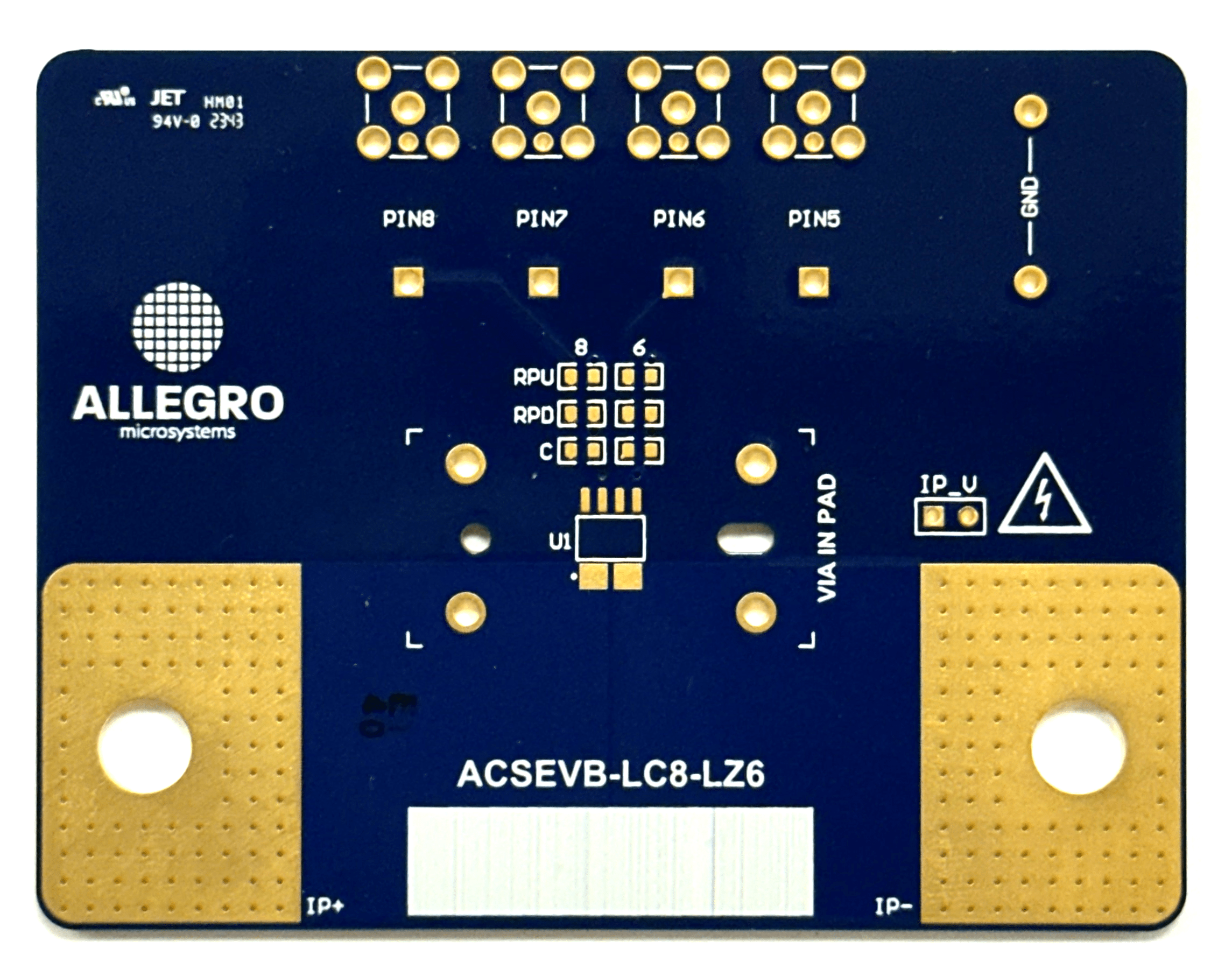

評価ボード名ACSEVB-LC8-LZ6 今すぐ購入今すぐ購入 パッケージLC (SOIC-8)/LZ (6 ピンのカスタム SOIC) 互換性のある電流センサーACS71240、ACS37030/ACS37032、ACS37010/ACS37012、ACS730、ACS725、ACS724、ACS723、ACS722、ACS715、ACS714、ACS713、ACS712、ACS711、CT41x、CT42x ユーザー ガイドLC/LZ パッケージ評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)

評価ボード名ACSEVB-LH5 今すぐ購入今すぐ購入 パッケージLH (SOT23-W 5) 互換性のある電流センサーACS37041 ユーザー ガイドLH パッケージ評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)

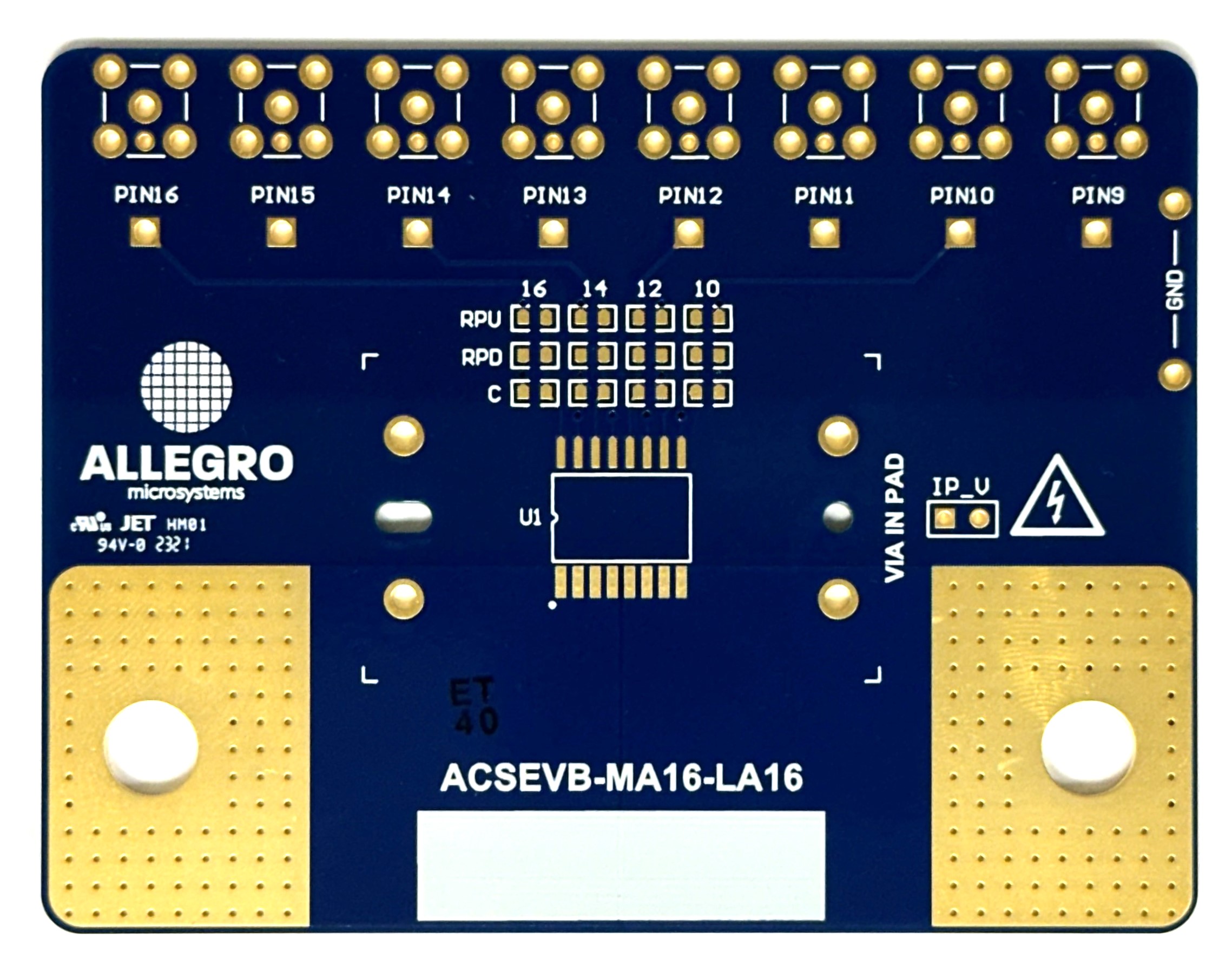

評価ボード名ACSEVB-MA16-LA16 今すぐ購入今すぐ購入 パッケージMA (SOICW-16)/LA (SOICW-16) 互換性のある電流センサーACS37002、ACS733、ACS732、ACS720、ACS716、ACS710、ACS71020、ACS725、ACS724、ACS723、ACS722、ACS718、ACS717、CT430、CT431、CT432、CT433 ユーザー ガイドMA/LA パッケージ評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)

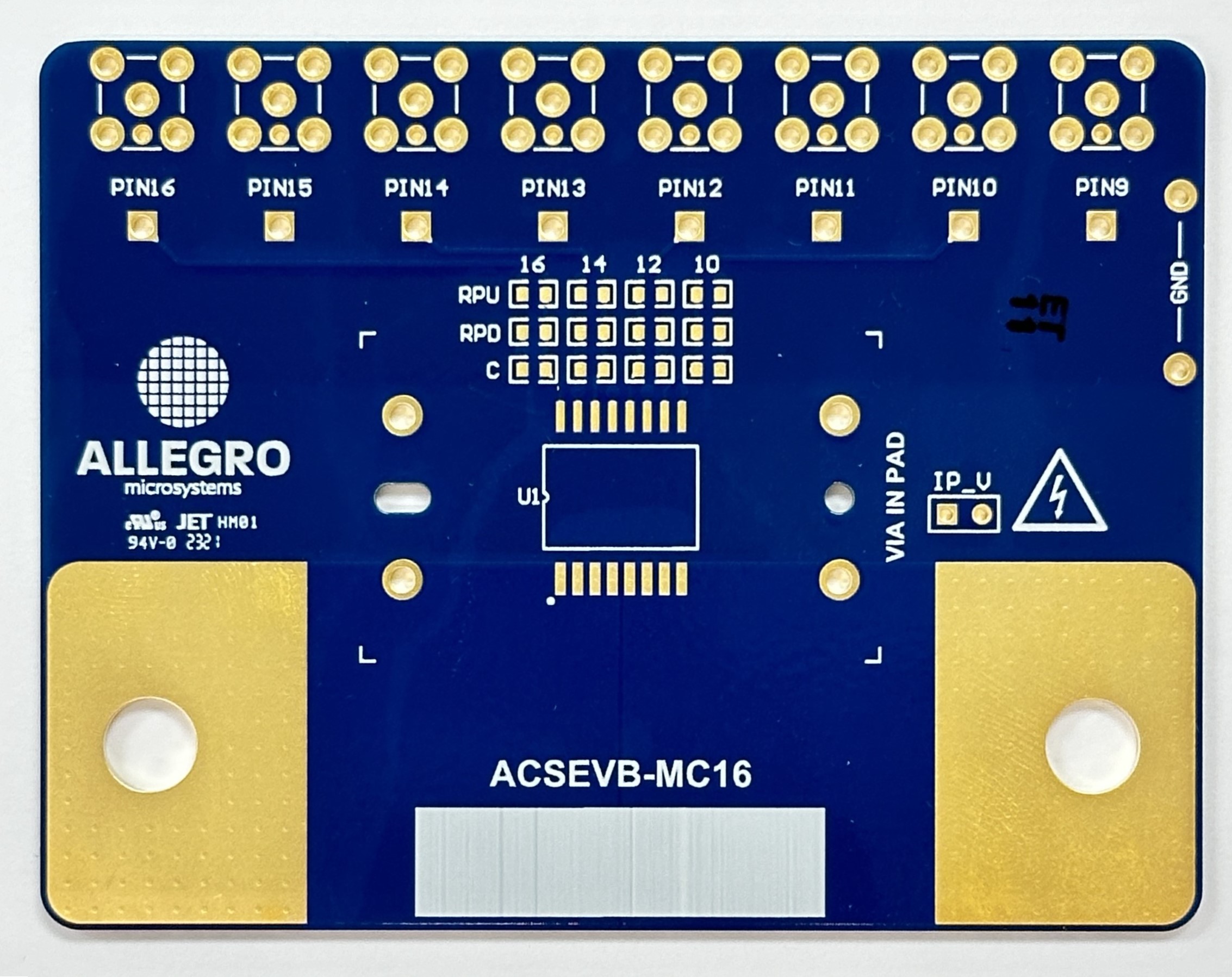

評価ボード名ACSEVB-MC16 今すぐ購入今すぐ購入 パッケージMC (SOICW-16) 互換性のある電流センサーACS37002、ACS37003、ACS724、ACS725 ユーザー ガイドMC パッケージ評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)

評価ボード名ACSEVB-CB5-SMT 今すぐ購入今すぐ購入 パッケージCB (5 ピンのカスタム パッケージ、SMT リードフォーム) 互換性のある電流センサーACS770、ACS772、ACS773 ユーザー ガイドCB パッケージ評価ボード用ユーザー ガイド PCB 情報ガーバー ファイルと製作情報 (ZIP ファイル)
評価ボード回路図 (PDF)
